Bhkv 200ti Kapcsolási Rajz. Abban is féligvezérelt híd van. De talán megpróbálhatod Phile 80 fórumtársunkat megkeresni neki bizonyára van egyfázisú féligvezérelt hídhoz való szabályzója és hozzá való kapcsolási rajza.

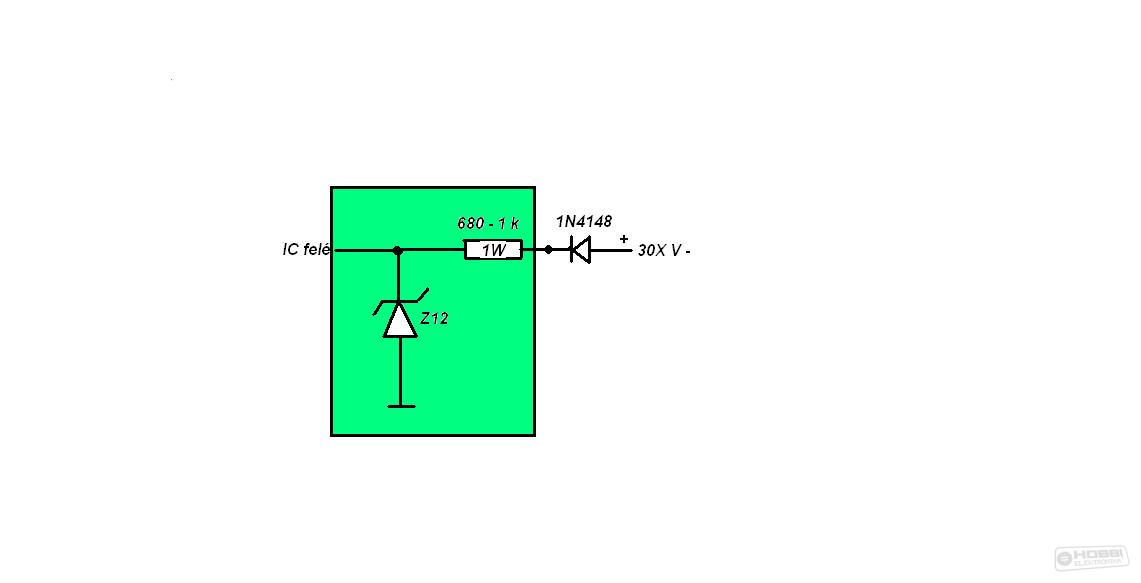

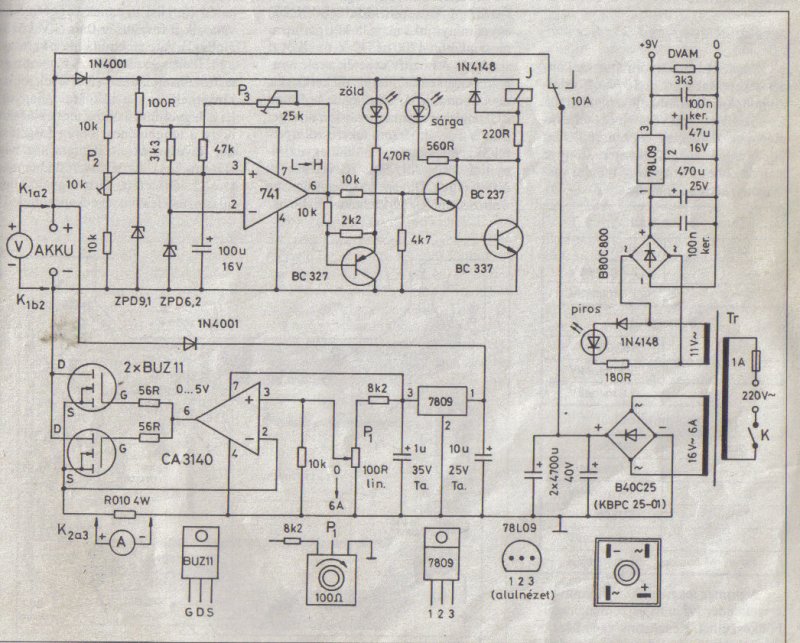

Sajnos 3 fázisú trafó nem volt az alk. A 741-es panel tápját ellátó 36VAC készülhet valamelyik fázis tekercseként is. Van benne egy leégett ellenállás aminek nem tudom az értékét.
Könyvtárban de talán így még áttekinthetőbb is a rajz.

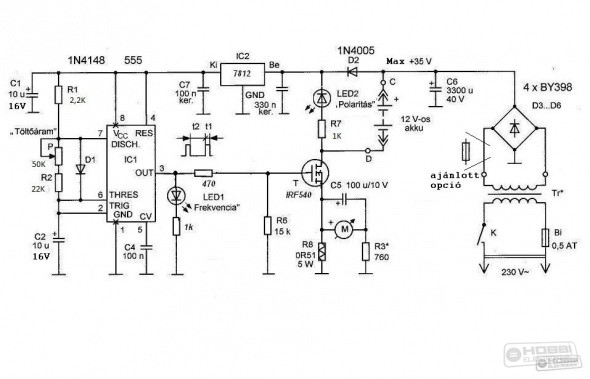

Ez milyen alkatrész-készülék. A korábban ígért átszerkesztett rajz. A hajdan készült BHKV sorozat szabályzóinál csak a faék volt egyszerűbb de a használati értékük is ennek megfelelően esetleges volt. Vagy nagy áramon ment jól vagy kicsin.
